Optoakustisches Bildgebungsverfahren RSOM zeigt Schwere der Erkrankung

Diabetes untersuchen mit Hautscanner und KI

Veränderungen von kleinen Blutgefäßen sind eine häufige Auswirkung von fortschreitendem Diabetes. Forschende der Technischen Universität München (TUM) und von Helmholtz Munich haben jetzt ein Verfahren entwickelt, mit dem sich solche mikrovaskulären Veränderungen in der Haut – und damit die Schwere der Erkrankung – messen lassen. Dafür kombinieren sie Künstliche Intelligenz (KI) und innovative optoakustische Bildgebungstechnologie.

Eine Frau bei der Injektion mit einem Insulinpen iStockphoto.com/ agrobacter
Diabetiker:innen müssen sich oft mehrmals täglich Insulin spritzen. Eine häufige Folge der Erkrankung sind Gefäßveränderungen in der Haut. Diese können jetzt mit einer innovativen bildgebungsmethode untersucht werden und geben Aufschluss über die Schwere der Erkrankung.

Optoakustische Bildgebungsmethoden verwenden Lichtimpulse, um Ultraschallwellen in Körpergewebe zu erzeugen. Diese Wellen werden von Sensoren erfasst und in Bilder umgewandelt. Erzeugt werden die Ultraschallwellen, wenn sich Körpergewebe um bestimmte Moleküle herum minimal zusammenzieht oder ausdehnt. Diese Moleküle, etwa Hämoglobin, absorbieren Licht besonders stark. Da Hämoglobin in Blutgefäßen konzentriert ist, lassen sich mit optoakustischer Bildgebung besonders detaillierte Bilder von Blutgefäßen erzeugen, die mit anderen nicht-invasiven Bildgebungsmethoden nicht möglich wären.

Die Grundprinzipien der Optoakustik, auch als Photoakustik bezeichnet, sind seit mehr als hundert Jahren bekannt. Praktische Anwendungen in der Medizin sind aber relativ neu. Vasilis Ntziachristos ist Professor für Biologische Bildgebung an der TUM und Direktor des Instituts für Biologische und Medizinische Bildgebung sowie des Bioengineering Centers bei Helmholtz Munich. Zusammen mit seinem Team hat er eine Reihe von optoakustischen Bildgebungsmethoden entwickelt, darunter RSOM, kurz für „Raster-Scan Optoacoustic Mesoscopy“.

32 besonders aussagekräftige Veränderungen

Jetzt hat das Team RSOM für die Untersuchung der Auswirkungen von Diabetes auf die menschliche Haut weiterentwickelt. Aus RSOM-Aufnahmen der Blutgefäße im Bein von 75 Diabetiker:innen und einer Kontrollgruppe identifizierten die Forschenden mit einem KI-Algorithmus Merkmale einer Diabetes-Erkrankung. Dabei erstellten sie eine Liste von 32 besonders aussagekräftigen Veränderungen im Erscheinungsbild der Äderchen der Haut. Dazu zählten Merkmale wie die Zahl der Verästelungen der Gefäße oder ihr Durchmesser.

RSOM erlaubt schnelle Untersuchung von Gefäßveränderungen

Dass kleine Blutgefäße in der Haut von Diabetiker:innen verändert sind, ist schon länger bekannt. Die Veränderungen sind beispielsweise in Biopsien zu erkennen, also in kleinen Hautpartien, die herausgeschnitten werden. Was tatsächlich im Körper geschieht, lässt sich durch Biopsien aber nicht zuverlässig zeigen, da durch die Einschnitte die Gefäße verformt werden können. Sie bedeuten zudem immer einen Eingriff in den Körper und sind nicht für wiederholte Untersuchungen über einen längeren Zeitraum geeignet. RSOM-Messungen sind dagegen nicht invasiv, dauern weniger als eine Minute und sind nicht auf Strahlung oder Kontrastmittel angewiesen. „Andere optische Bildgebungsverfahren liefern nicht die Tiefe oder das Detail, den RSOM ermöglicht“, sagt Angelos Karlas, leitender Arzt der Studie.

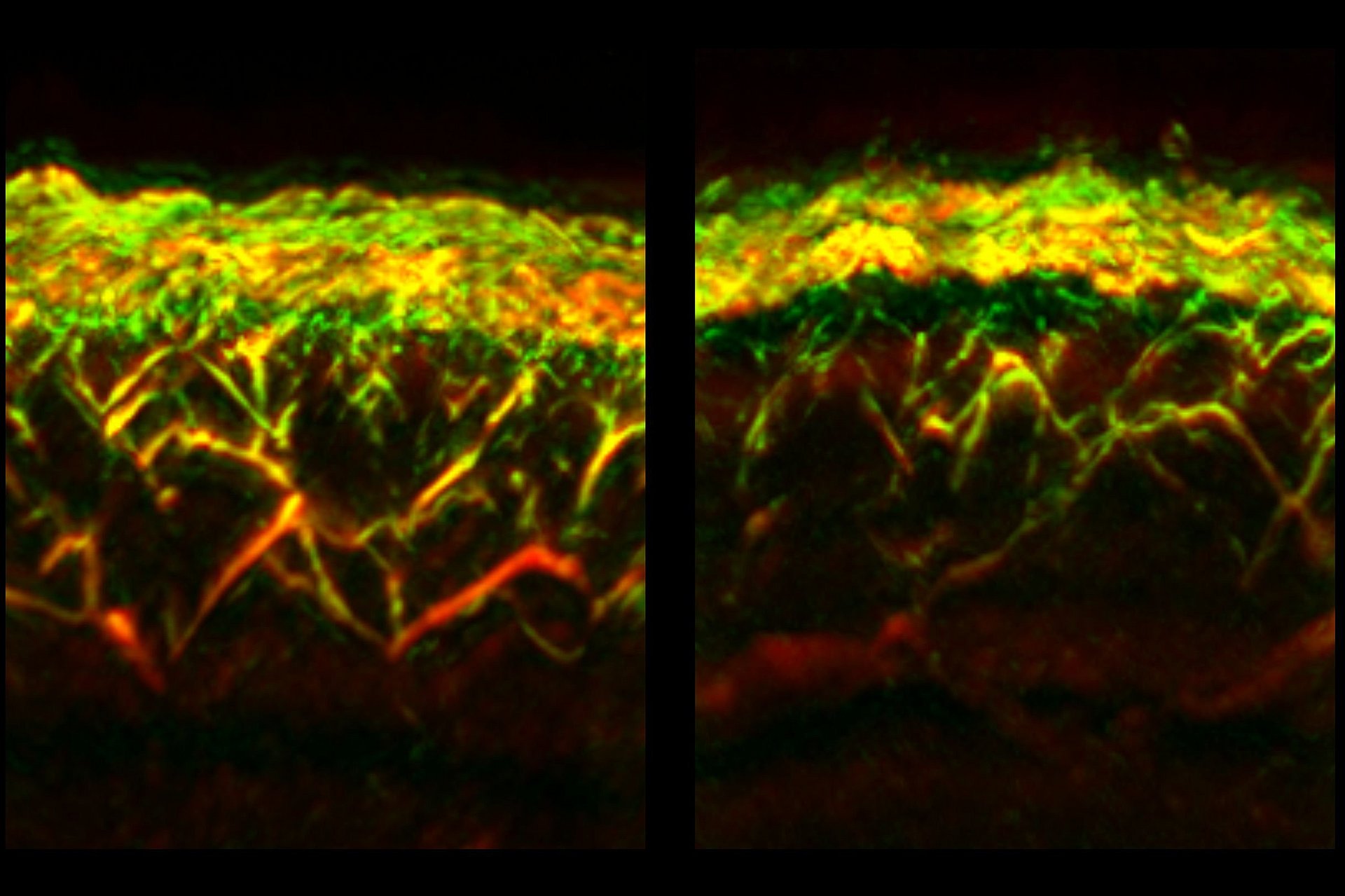

Bei einer einzelnen RSOM-Messung können gleichzeitig Daten zu verschiedenen Tiefen der Haut gewonnen werden. Dadurch konnten die Forschenden erstmals feststellen, dass sich Diabetes unterschiedlich auf Gefäße in verschiedenen Hautschichten auswirkt: Während beispielsweise die Zahl der Gefäße und Verästelungen in der sogenannten dermalen Ebene bei Diabetiker:innen verringert waren, waren sie dichter unter der Hautoberfläche, in der sogenannten epidermalen Ebene, erhöht.

Kombination von Merkmalen aussagekräftig

Jedes der 32 oben erwähnten Merkmale wird vom Fortschreiten und der Schwere der Krankheit beeinflusst. Erst wenn man sie kombiniert und einen sogenannten Score ermittelt, lässt sich aber eine Verbindung zwischen dem Zustand der kleinen Blutgefäße in der Haut und dem Schweregrad von Diabetes ziehen. Dieser konnte in dieser Studie erstmals gezeigt werden.

„Mit RSOM können wir die Auswirkungen von Diabetes jetzt quantitativ beschreiben“, sagt Vasilis Ntziachristos. „Da wir RSOM immer mobiler und kostengünstiger machen konnten, eröffnen diese Erkenntnisse völlig neue Möglichkeiten für die kontinuierliche Überwachung des Zustands der Betroffenen - immerhin mehr als 400 Millionen Menschen weltweit. Mit kurzen und schmerzfreien Untersuchungen ließe sich so in wenigen Minuten feststellen, ob Therapien Wirkung zeigen, sogar in häuslicher Umgebung.“

Publikationen

Karlas, A., Katsouli, N., Fasoula, NA. et al. Dermal features derived from optoacoustic tomograms via machine learning correlate microangiopathy phenotypes with diabetes stage. Nat. Biomed. Eng (2023). DOI:10.1038/s41551-023-01151-w
